產品規格表
| 序號 | 項 目 | 單位 |
設計值 |
|
1 |
型號名稱 |
/ |

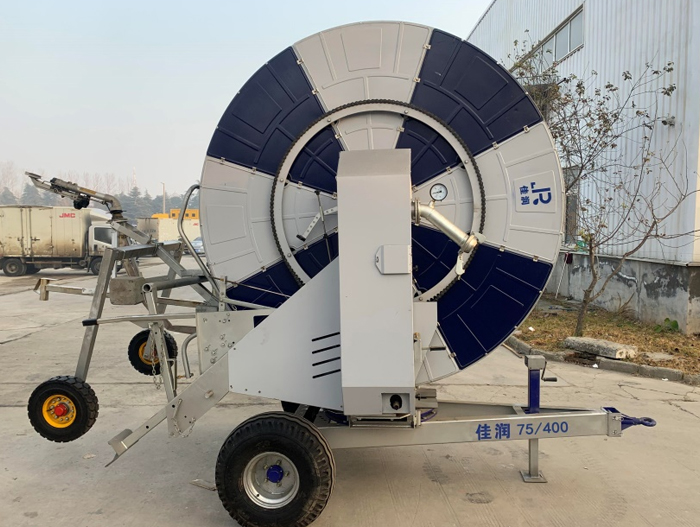

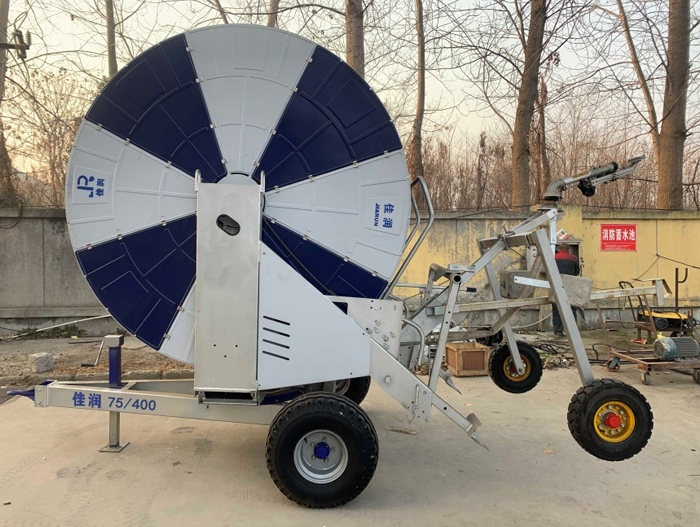

JP75/400絞盤式噴灌機 |
|
2 |
外形尺寸（長×寬×高） |
mm |
4950×1720×3070 |
|
3 |
絞盤回卷驅動方式 |
/ |
水渦輪 |
|
4 |
絞盤回卷變速方式 |
／ |
閥門+變速箱換擋+皮帶輪變速 |
|
5 |
絞盤水平轉向角度 |
（º ） |
0～270 |
|
6 |
絞盤卷繞層數 |
／ |
6 |
| 7 |
卷管材質 |
mm |
PE |
| 8 |
卷管外徑 |
mm |
φ75 |
| 9 |
卷管壁厚 |
m |
6.3 |
| 10 |
卷管長度 |
／ |
400 |
| 11 |
噴頭車型式 |
／ |
龍門架式 |
|
12 |
噴頭車驅動方式 |
／ |
牽引式 |
| 13 |
噴頭車輪距 |
mm |
1680～2000 |
| 14 |
噴頭車通過間隙 |
mm |
1300 |
| 15 |
噴射裝置型式 |
／ |
旋轉式噴槍 |
| 16 |
噴射裝置數量 |
／ |
1 |
| 17 |
噴射裝置型號 |
／ |
PYC50、10134 |
| 18 |
配套水泵額定流量 |
m３／h |
20～45 |
| 19 |
配套水泵揚程 |
m |
78～104 |
| 20 | 配套水泵額定功率 | kw |
9.2～18.5 |
| 21 |
運輸間隙 |
mm |
270 |
